南水北调混凝土衬砌质量要求高、数量大，传统的检测方法无法满足要求，项目组基于探地雷达无损、快速的特点，通过大量的模型试验及南水北调新乡试验段现场原位试验，将探地雷达检测技术应用于南水北调混凝土衬砌的质量检测。并从理论分析、模型试验及工程实例验证几个方面开展研究工作。

　　（1）传统的混凝土衬砌检测方法覆盖面小、效率低，而且对渠道有一定的破坏作用，本项目结合探地雷达的高分辨率、智能化、无损、快速、连续探测的独特功能,通过对电磁波的基本理论和探地雷达工作原理的研究,为实验数据分析提供理论指导；合理设置雷达检测参数,为科学采集实验数据准备；熟练掌握数字滤波技术和雷达图像波形特征,为分析和处理数据提供依据。

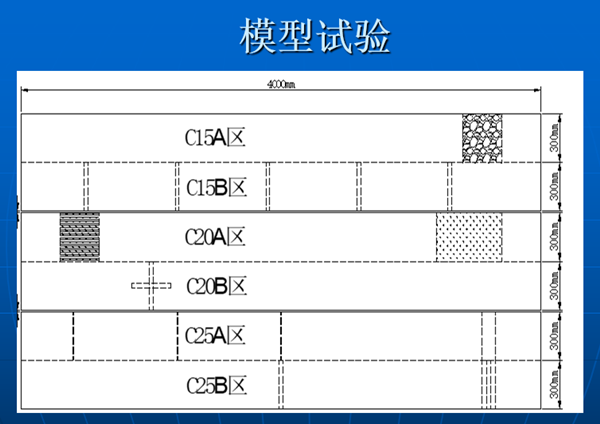

　　（2）项目组通过实地调研、查阅资料以及与工程人员交流，制作了混凝土模型，利用中国电波传播研究所研制的LTD-2100型探地雷达，对模型进行检测，主要包括常规混凝土和缺陷混凝土的检测。通过后处理软件IDSP5.5进行数据分析，总结出了各种缺陷类型在雷达图像上面的显示形式，为探地雷达在南水北调渠道混凝土衬砌检测中的应用提供技术支持。

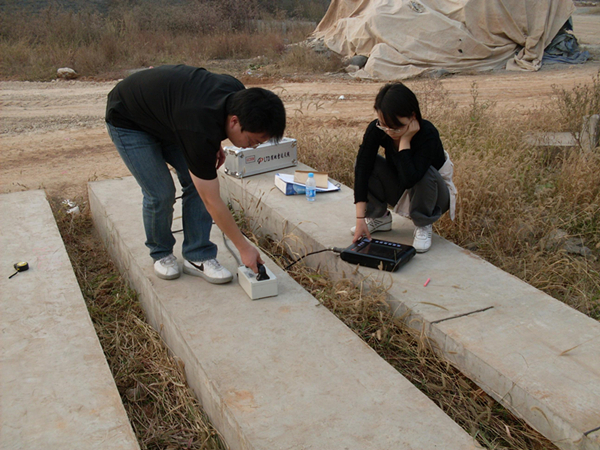

　　（3）通过在南水北调新乡试验段大量的现场原位试验，总结出了不同的现场情况对应的雷达参数设置范围，包括介电常数、滤波、时窗、天线行进速度、布线方式等，标准化了南水北调混凝土渠道衬砌探地雷达数据采集过程。

　　（4）依据南水北调渠道混凝土衬砌质量评定标准，采用Visual-fortran语言编制程序，实现了渠道混凝土衬砌检测结果的自动识别，并形成了应用探地雷达进行南水北调渠道混凝土衬砌质量检测的判别标准。

　　传统的混凝土衬砌检测方法覆盖面小、效率低，而且对渠道有一定的破坏作用，本项目结合探地雷达的高分辨率、智能化、无损、快速、连续探测的独特功能,通过对电磁波的基本理论和探地雷达工作原理的研究，为试验数据分析提供理论指导；合理设置雷达检测参数，为科学采集试验数据准备提供技术支持；熟练掌握数字滤波技术和雷达图像波形特征，为分析和处理数据提供依据。

　　该项目的研究，从常规混凝土缺陷雷达图，到雷达数据的采集，再到数据处理，出报告，形成了成套的渠道混凝土衬砌探地雷达检测技术，对于施工人员、质量管理人员和检测人员都有很好的指导意义。该项目所形成的技术，可以广泛推广到渠道衬砌施工各个环节的质量检测，对于质量控制具有重要意义。
